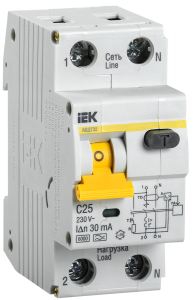

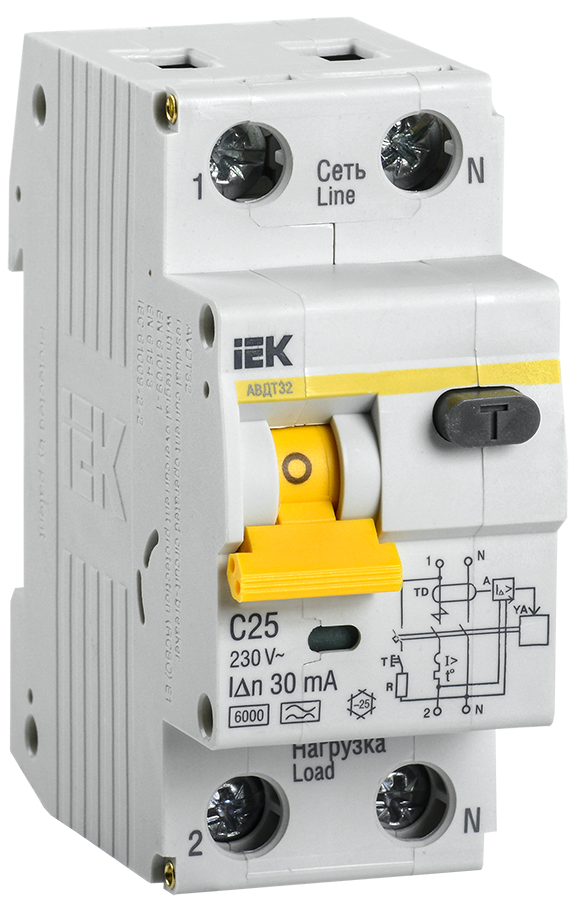

Автоматические выключатели дифференциального тока АВДТ32 предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания. Рекомендуются для защиты групповых линий, питающих розетки наружной установки, розеток и освещения подвалов и гаражей.
Комбинированная схема с электронным модулем дифференциальной защиты и встроенным автоматическим выключателем. Наиболее надёжная защита человека при прямом прикосновении к токоведущим частям. Независимый индикатор положения контактов. Широкий диапазон рабочих температур от -25°С до +50°С. Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения. Наличие кнопки ТЕСТ для проверки работоспособности устройства и правильности подключения. Габариты АВДТ соответствуют 2-модульному исполнению за счёт размещения элементов конструкции. Помехоустойчивая схема. Быстрый монтаж с помощью защелки с двойным фиксированным положением (АВДТ32 для токов до 40 А). Быстрая монтаж/демонтаж без использования инструментов (АВДТ32 для токов 50 и 63 A). Увеличенная способность 6 кА позволяет устанавливать АВДТ в качестве вводных автоматов защиты.
Технические характеристики
| Количество полюсов: |
2 |
| Количество защищенных полюсов: |
1 |
| Номин раб напряжение: |
230 В |
| Тип тока утечки: |
A |
| Ширина по количеству модульных расстояний: |
2 |
| Макс сечение входящего кабеля: |
25 мм² |
| Номин импульсное выдерживаемое напряжение: |
4 кВ |
| Тип монтажа: |
на DIN-рейку |
| Частота: |
50 Гц |
| Степень защиты - IP: |
IP20 |
| Монтажная глубина - ниши: |
71 мм |
| Тип расцепителя: |
Тепловой, электромагнитный |
| Тип подключения: |
Винтовое соединение |
| Отключающая способность: |
6.0 кА |
| Характеристика срабатывания - кривая тока: |
C |
| Общ количество полюсов: |
2 |
| Номин ток: |
25 А |
| Номин ток утечки: |
0,03 А |
| Отключающая способность по EN 60898: |
6 кА |
Эксплуатационные параметры
| Срок службы, Лет: |
15 |
| Гарантийный срок, Лет: |
7 |
Логистические параметры
| |
Индивидуальная |
Групповая |
Транспортная |
| Количество |
1 |
6 |
60 |
| Единицы измерения |
шт |
шт |
шт |
| Тип упаковки |
ГОФРОКОРОБ |
ГОФРОКОРОБ |
ГОФРОКОРОБ |
| Материал упаковки |
КАРТОН |
ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод |
4606056055269 |
4606056055320 |
4606056055382 |
| Вес брутто, кг |
0.2 |
1.2 |
13 |
| l, см |
8.2 |
23.9 |
46 |
| b, см |
3.9 |
8.9 |
25 |
| h, см |
7.3 |
8 |
18 |
