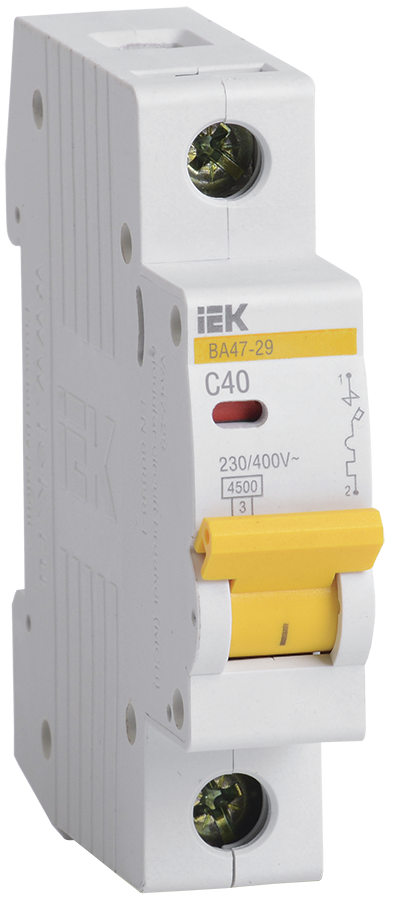

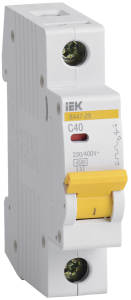

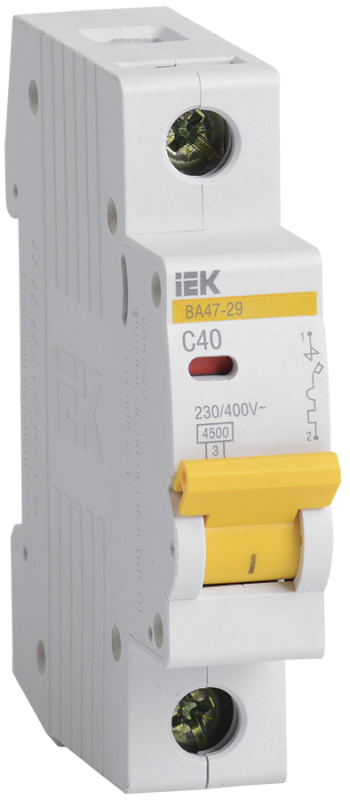

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: – электроприборы, освещение – выключатели с характеристикой В, – двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C, – двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D. Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.
Два типа защиты от перегрузки и короткого замыкания. Полный комплект дополнительных устройств с возможностью простой самостоятельной установки: – контакт состояния КС47; – контакт состояния КСВ47; – расцепитель минимального напряжения РММ47; – расцепитель независимый РН47. Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания. Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN. Наличие индикатора положения контактов. Широкий диапазон рабочих температур от -40 до +50 °С. Новый эргономичный дизайн рукоятки включения/выключения. Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Технические характеристики
| Количество полюсов: |
1 |
| Номинальный ток: |
40 А |
| Характеристика срабатывания - кривая тока: |
C |
| Номинальное рабочее напряжение: |
230/400 В |
| Отключающая способность по EN 60898: |
4,5 кА |
| Ширина по количеству модульных расстояний: |
1 |
| Макс сечение входящего кабеля: |
25 мм² |
| Номин напряжение постоян тока - DC: |
≤ 48 В |
| Номин импульсное выдерживаемое напряжение: |
4 кВ |
| Класс токоограничения: |
3 |
| Частота: |
50 Гц |
| Степень защиты - IP: |
IP20 |
| Тип монтажа: |
на DIN-рейку |
| Климатическое исполнение: |
УХЛ4 |
| Тип расцепителя: |
Тепловой, электромагнитный |
| Сфера применения: |
Промышленное и бытовое |
| Общ количество полюсов: |
1 |
| Тип напряжения: |
Перемен./постоян. (AC/DC) |
| Монтажная глубина - ниши: |
73,6 мм |
| Тип подключения: |
Винтовое соединение |
| Количество силовых полюсов: |
1 |
| Время срабатывания расцепителя в зоне КЗ tm: |
0,1 с |
| Наличие взрывозащиты: |
Без взрывозащиты |
| Тип монтажной рейки: |
35x7.5 |
| Номин ток: |
40.0 А |
| Номин раб напряжение: |
230 В |
Эксплуатационные параметры
| Срок службы, Лет: |
15 |
| Гарантийный срок, Лет: |
10 |
Логистические параметры
| |
Индивидуальная |
Групповая |
Транспортная |
| Количество |
1 |
12 |
144 |
| Единицы измерения |
шт |
шт |
шт |
| Тип упаковки |
БЕЗ УПАКОВКИ |
ГОФРОКОРОБ |
ГОФРОКОРОБ |
| Материал упаковки |
НЕ УКАЗАН |
ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод |
4607055283295 |
4606056021028 |
4606056149470 |
| Вес брутто, кг |
0.103 |
1.336 |
15.5 |
| l, см |
7.5 |
22 |
53.1 |
| b, см |
1.8 |
8.5 |
23.5 |
| h, см |
8 |
7.5 |
17.5 |
